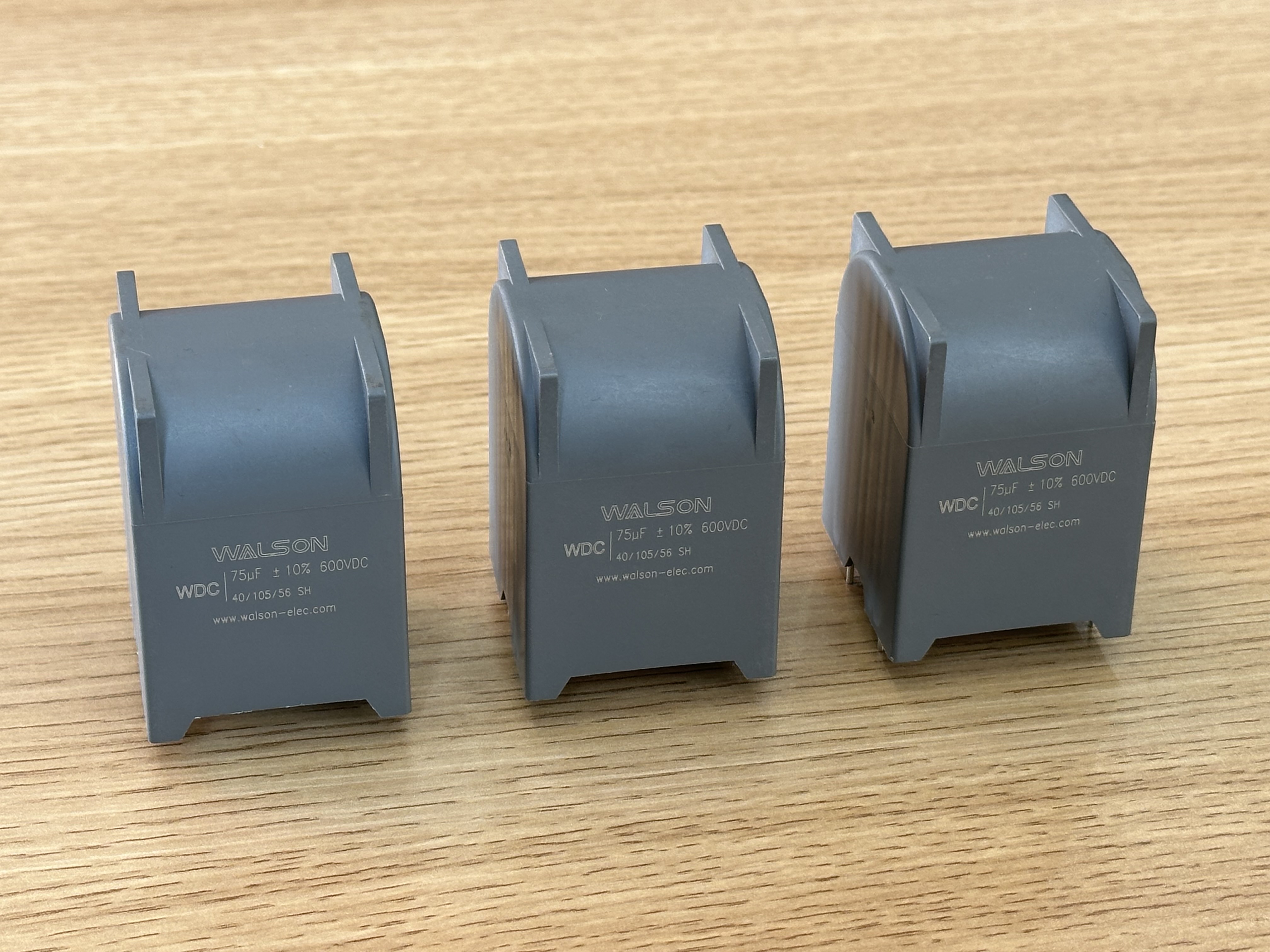

Interpretatie van ESR/ESL-parameters van filmcondensatoren en hun belangrijke impact op de werking van apparatuur

In elektronische schakelingen, film condensator s worden veel gebruikt vanwege hun stabiliteit. Om hun prestaties diepgaen te begrijpen, kunnen twee belangrijke parameters niet worden genegeerd: Equivalent Series Resistance (ESR) en Equivalent Series Inductance (ESL).

ESR (equivalente serieweerstand) verwijst naar de serieweerstand die de condensator tijdens bedrijf vertoont. Het is geen onafhankelijke fysieke weerstand, maar bestaat uit verliezen uit de elektrodeweerstand, contactweerstand en diëlektricum. De aanwezigheid van ESR leidt tot twee hoofdproblemen: warmte generatie and verminderde efficiëntie . Wanneer er rimpelstroom door de condensator vloeit, wordt het vermogen over de ESR gedissipeerd (P = I² * ESR). Deze energie wordt omgezet in warmte, waardoor de interne temperatuur van de condensator stijgt. Volgens de Arrhenius-theorie wordt voor elke temperatuurstijging van 10°C de levensduur van de condensator vaak gehalveerd. Daarom is een lage ESR cruciaal voor het garanderen van een lange levensduur en een hoge bedrijfsefficiëntie.

ESL (equivalente serie-inductie) komt voort uit de parasitaire inductie die wordt gevormd door de condensatorleidingen en de interne elektrodestructuur. Bij laagfrequente toepassingen is het effect van ESL verwaarloosbaar. In hoogfrequente schakelcircuits (zoals schakelende voedingen en omvormers) resoneert ESL echter met de condensator, waardoor inductieve reactantie ontstaat (XL = 2πfL). Dit zorgt ervoor dat de condensator zijn oorspronkelijke filterkarakteristieken verliest bij hoge frequenties en kan zelfs oscillaties of spanningspieken in het circuit veroorzaken, waardoor de normale werking van de apparatuur wordt verstoord.

Belangrijke impact op de werking van de apparatuur:

Voor apparatuur met een hoge vermogensdichtheid, zoals aandrijvingen van nieuwe energievoertuigen en fotovoltaïsche omvormers, is de stroomverandering (di/dt) extreem hoog. Als de ESR van de filmcondensator te hoog is, neemt het risico op thermische runaway aanzienlijk toe. Als de ESL te hoog is, kan deze de overspanning die wordt gegenereerd tijdens schakeltransiënten niet effectief absorberen, waardoor vermogenshalfgeleiderapparaten (zoals IGBT's) mogelijk worden beschadigd. Selecteer daarom filmcondensatoren met lage ESR en lage ESL is van cruciaal belang voor het verbeteren van de energie-efficiëntie, betrouwbaarheid en elektromagnetische compatibiliteit (EMC) van apparatuur.
