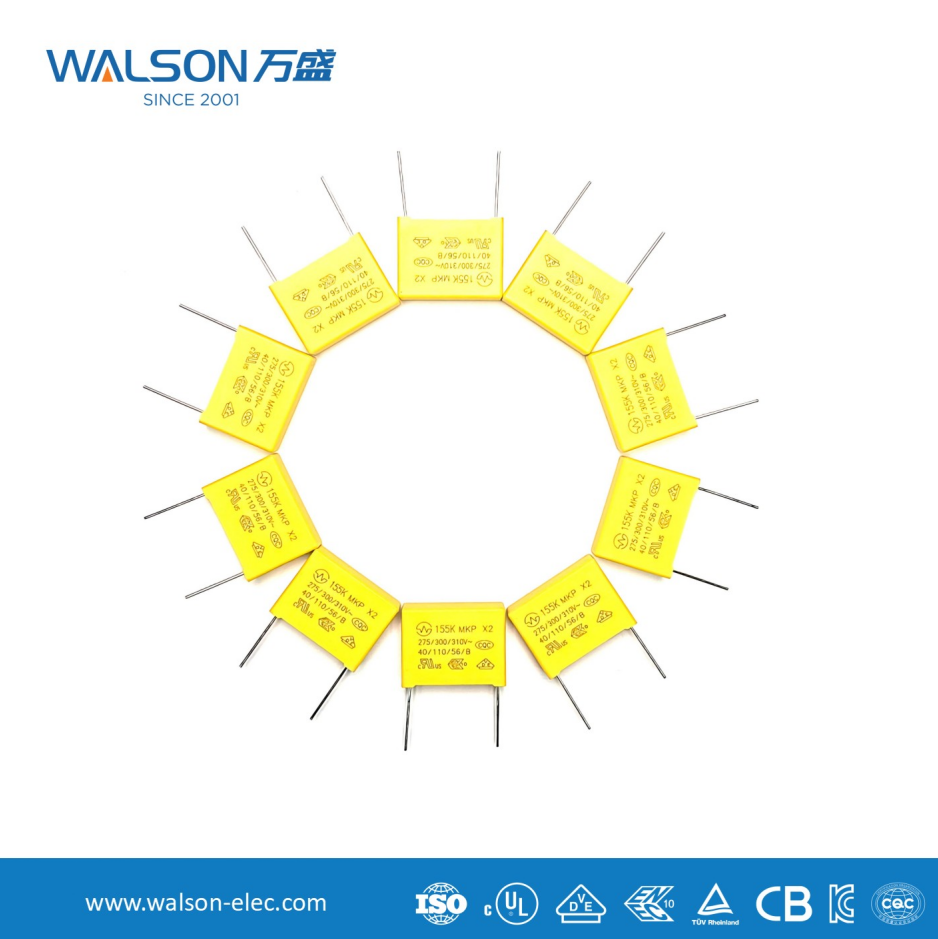

Kenmerken en toepassingen van veiligheidscondensatoren

I. Kernkenmerken (essentiële verschillen met gewone condensatoren)

De kenmerken van veiligheid condensator s draaien om het woord ‘veiligheid’:

1. Veiligheid in de faalmodus

Belangrijkste kenmerk: Dit is het cruciale kenmerk van veiligheidscondensatoren. Wanneer een condensator defect raakt vanwege overspanning, oververhitting of enere redenen, is deze ontworpen om in te werken een open-circuitmodus , in plaats van een kortsluitmodus .

Waarom is dit belangrijk?
Als een condensator die is aangesloten tussen de actieve en neutrale draden (X-condensator) of tussen de actieve/neutrale draad en aarde (Y-condensator) defect raakt als gevolg van kortsluiting, kan dit een elektrische schok, brand of schade aan de apparatuur veroorzaken. Een storing in een open circuit resulteert echter alleen in het verlies van de filterfunctie en veroorzaakt geen veiligheidsrisico.

2. Gebruik van gemetalliseerd dunnefilmdiëlektricum

Meestal wordt polypropyleen (MKP) of polyesterfilm gebruikt. Dit medium heeft zelfherstellende eigenschappen : wanneer de film gedeeltelijk wordt afgebroken, zorgt de warmte die op het doorslagpunt wordt gegenereerd ervoor dat de omringende metalen beplating verdampt, waardoor het foutpunt wordt geïsoleerd, waardoor de condensator zijn functie gedeeltelijk kan herstellen en in een open circuitstatus kan blijven in plaats van permanent kortgesloten te worden.

3. Hoge standaard van drukweerstand en slagvastheid

• Hoge nominale spanning: Meestal verkrijgbaar in 250VAC, 275VAC, 310VAC, 440VAC, enz.
• Hoge stootspanningsvastheid: Het is bestand tegen onmiddellijke hoogspanningspulsen (zoals blikseminslagen en schakelpieken) die de bedrijfsspanning ver overschrijden. Het kan bijvoorbeeld nodig zijn dat een X1-condensator een pulsspanning van 4 kV kan weerstaan.
• Hoge isolatieweerstand: Zorgt voor een minimale lekstroom, wat vooral cruciaal is voor Y-condensatoren.

4. Verplichte beveiligingscertificering

Veiligheidscondensatoren moeten een veiligheidscertificering verkrijgen van het land of de regio waar ze worden gebruikt, zoals:

• China: CQC (de beveiligingscomponent van CCC-certificering)
• Noord-Amerika: UL (Verenigde Staten), cUL (Canada)
• Europa: VDE (Duitsland), ENEC (Europese gemeenschappelijke norm)

Het certificeringsmerk wordt rechtstreeks op het condensatorlichaam gedrukt, wat de intuïtieve identificatiebasis vormt bij aankoop.

II. Classificatie en toepassing

Veiligheidscondensatoren worden hoofdzakelijk ingedeeld in X-condensatoren and Y-condensatoren op basis van hun aansluitlocatie en beveiligingsniveau .

III. Selectie- en gebruiksrichtlijnen

1. Bepaal het type op basis van de toepassingslocatie

• Gebruik een X-condensator tussen L en N; gebruik een Y-condensator tussen L/PG of N/PG. Verwissel ze nooit en vervang ze niet door gewone condensatoren.

2. Selecteer het veiligheidsniveau volgens de veiligheidsnormen

• Voor apparatuur met strenge eisen op het gebied van aardlekstroom (zoals medische apparaten en draagbare apparaten), Y1 moet worden geselecteerd .
• Y2 wordt aanbevolen voor algemene huishoudelijke apparaten en IT-apparatuur.
• Voor omgevingen met een hoge ingangsspanning en ernstige bliksemstoten (zoals buitenapparatuur) kunt u overwegen X1 ; voor algemeen gebruik binnenshuis, gebruik X2 .

3. Focus op belangrijke parameters

• Nominale spanning: Moet hoger zijn dan de AC-bedrijfsspanning van het circuit.
• Capaciteit: Gemeenschappelijke waarden voor X-condensatoren zijn 0,1 μF, 0,22 μF, 0,47 μF, enz.; Y-condensatoren hebben een kleinere capaciteit (meestal ≤ enkele nF) om de lekstroom te regelen.
• Veiligheidscertificering: Bevestig of de vereiste certificeringsmerken aanwezig zijn in de doelmarkt.

4. Besteed aandacht aan de gebruiksrichtlijnen

• X-condensatoren: Omdat de opgeslagen lading nadat de stroom is uitgeschakeld een elektrische schok kan veroorzaken, X-condensatoren with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (meestal in het megohm-bereik) om ervoor te zorgen dat de spanning binnen een bepaalde tijd (bijvoorbeeld binnen 1 seconde) wordt teruggebracht tot een veilige waarde.
• Y-condensatoren : Bij de bedrading moeten de kabels zo kort mogelijk zijn en dicht bij de aardaansluiting van het filter worden geplaatst om het hoogfrequente filtereffect te versterken. Meerdere Y-condensatoren moeten op hetzelfde punt worden geaard (“schone aarde”).

Samenvatting

Veiligheidscondensatoren bewaken de veiligheid en EMC-conformiteit bij het ontwerpen van voedingen. Hun essentie is om prioriteit te geven aan de veiligheid van de gebruiker, zowel bij storingen als tijdens bedrijf (filtering). Een juiste selectie en gebruik van X- en Y-condensatoren zijn onmisbaar voor elk elektronisch apparaat dat op het elektriciteitsnet is aangesloten om veiligheidscertificeringen (zoals CCC, UL, CE) en elektromagnetische compatibiliteitstests te doorstaan. Ze moeten tijdens het ontwerpproces worden behandeld als veiligheidsvoorzieningen en niet als gewone filtercomponenten.
