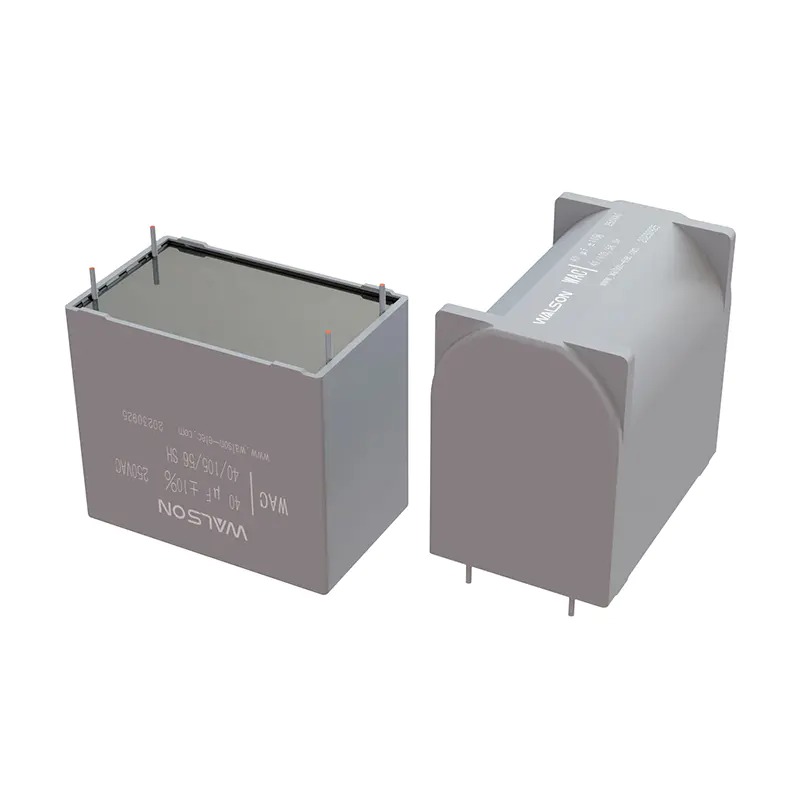

Toepassing van AC -filtercondensatoren voor PCB in omvormers

Voordelen van gemetalliseerde polypropyleenfilm diëlektrica

Hoge diëlektrische constante, krachtige energieopslag

Getalliseerde polypropyleenfilm heeft een hoge diëlektrische constante, waardoor condensatoren meer lading kunnen opslaan in een beperkte ruimte. In het omvormerfiltercircuit helpt voldoende ladingopslag om efficiënter om te gaan met stroomschommelingen, snel ladingen op te nemen en los te laten, de spanningsuitgang te stabiliseren en een soepele werking van de omvormer te garanderen. In het toepassingsscenario waarbij de motor bijvoorbeeld vaak wordt gestart en gestopt, kan de hoge diëlektrische constante gemetalliseerde polypropyleenfilm AC -filtercondensator snel reageren op stroomveranderingen, een plotselinge stijging en daling van spanning vermijden en de motor- en andere circuitcomponenten beschermen.

Laag diëlektrisch verlies, energiebesparing en hoge efficiëntie

Het diëlektrische verlies is extreem laag, wat minder energieverlies betekent tijdens het opladen en ontladen. Wanneer de omvormer lange tijd continu loopt, kan het lage verlieskarakteristiek de opwekking van de condensator zelf verminderen, de efficiëntie van het gebruik van elektrische energie verbeteren en onnodig energieverspilling verminderen. Als een voorbeeld van veel omvormers die tegelijkertijd in een grote industriële productielijn lopen als voorbeeld, kan het grootschalige gebruik van lage diëlektrische verlies AC-filtercondensatoren op de lange termijn aanzienlijk verminderen, waardoor ondernemingen aanzienlijke elektriciteitsuitgaven worden bespaard.
Hoge isolatieweerstand, stabiel en betrouwbaar
De hoge isolatieweerstandskenmerken van gemetalliseerde polypropyleenfilm voorkomen effectief dat lekstroom wordt gegenereerd en zorgen voor stabiele prestaties van condensatoren. In de complexe elektromagnetische omgeving van de omvormer kan een hoge isolatieweerstand voorkomen dat externe interferentie de werking van de condensator beïnvloedt, een consistent filtereffect garandeert en de betrouwbaarheid van het omvormersysteem verbeteren. In een industriële omgeving met sterke elektromagnetische interferentie kunnen AC -filtercondensatoren op basis van gemetalliseerde polypropyleenfilm bijvoorbeeld stabiel werken en betrouwbare filterbeveiliging bieden voor de omvormer. ​
Goede zelfherstellende kenmerken, uitgebreid leven
Het medium heeft een uniek zelfherstellend vermogen. Wanneer een lokale uitsplitsing plaatsvindt in de condensator, zal de gemetalliseerde film rond het uitsplitsingspunt onmiddellijk verdampen, het foutpunt isoleren en de condensator herstellen naar normaal werking. Deze functie verlengt de levensduur van de condensator in de omvormer enorm en vermindert de downtime en onderhoudstijd en kosten van apparatuur veroorzaakt door falen van condensators. Bij bijvoorbeeld chemische productieapparatuur die ononderbroken werkt, kunnen de zelfherstellende kenmerken van de AC-filtercondensator bijvoorbeeld zorgen voor de stabiele werking van de omvormer en de productiecontinuïteit waarborgen.
Werkmechanisme in de omvormer
Bouw LC -filtercircuit om de harmonischen nauwkeurig uit te filteren
In het omvormercircuit is het LC -filtercircuit samengesteld uit AC -filtercondensatoren en reactoren de kernstructuur voor het filteren van harmonischen. In principe presenteren condensatoren en reactoren verschillende impedantie -eigenschappen voor stromen van verschillende frequenties. De twee zijn als stilzwijgende partners, die deze kenmerken gebruiken om een ​​precieze "harmonische barrière" te bouwen. ​
Condensatoren hebben de kenmerken van "het passeren van hoge frequenties en het blokkeren van lage frequenties". Wanneer een stroom met een groot aantal harmonischen doorgaat, kunnen hoogfrequente harmonische stromingen relatief gemakkelijk door de condensator gaan. De reactor is precies het tegenovergestelde. Het "passeert lage frequenties en blokkeert hoge frequenties". Het presenteert een hoge impedantie voor hoogfrequente harmonische stromingen en belemmert hun doorgang. Wanneer de twee in serie of parallel zijn aangesloten om een ​​LC -filtercircuit te vormen, kunnen harmonischen in een specifiek frequentiebereik nauwkeurig worden gefilterd. ​
In de daadwerkelijke werking zijn de harmonische componenten die door de omvormer gegenereerd complex zijn, met betrekking tot harmonischen van hoge orde van meerdere frequenties. Het LC -filtercircuit kan de harmonische stroom van een specifieke frequentie naar de filtertak leiden volgens de ontwerpvereisten. Voor een hoge orderharmonischen van een bepaalde frequentie past het LC-filtercircuit de parameters van de condensator en de reactor aan om het een extreem lage impedantie te laten zien aan de harmonischen van deze frequentie, zodat de harmonische stroom wordt aangetrokken tot de filtertak in plaats van het invoeren van het vermogen of de motor te verbeteren. ​
Bovendien moet het ontwerp van het LC -filtercircuit ook rekening houden met het werkfrequentiebereik, belastingskenmerken en harmonische verdeling van de omvormer. In verschillende toepassingsscenario's zijn de frequentie en amplitude van harmonischen verschillend, dus de parameters van het LC -filtercircuit moeten zorgvuldig worden berekend en foutopsporig worden om ervoor te zorgen dat het het beste filteringseffect kan spelen in het gehele bedrijfsfrequentiebereik. ​
Gladde DC -busspanning en stabiliseer de voeding
AC -filtercondensator voor PCB is verbonden met de DC -buszijde van de omvormer en speelt een onmisbare rol bij het stabiliseren van de DC -spanning. Het werkproces van de omvormer is een AC-DC-AC-conversieproces. In de rectificatieverkoping van het converteren van AC naar DC en de daaropvolgende omvormer van het converteren van DC naar AC, wordt de DC -busspanning beïnvloed door vele factoren en fluctueren.
Enerzijds kan de AC -ingangsspanning zelf onstabiel zijn, zoals spanningsamplitudeschommelingen, frequentie -offsets, enz. Deze veranderingen zullen direct worden weerspiegeld in de DC -busspanning. Aan de andere kant zal de schakelactie van de vermogensapparaten in de omvormer ook rimpelingen veroorzaken in de DC -busspanning. Wanneer bijvoorbeeld de stroomapparaten snel worden ingeschakeld, zullen onmiddellijke stroomveranderingen plaatsvinden op de DC -bus, die spanningsschommelingen zullen veroorzaken. ​
Op dit moment is de AC -filtercondensator als een "stabilisator", met behulp van zijn eigen laad- en ontlaadkarakteristieken om deze spanningsschommelingen glad te maken. Wanneer de DC -busspanning een piek bereikt, absorbeert de condensator snel overtollige lading en slaat de elektrische energie op in de vorm van elektrische veldergie; Wanneer de spanning een vallei bereikt, zal de condensator de opgeslagen lading op tijd vrijgeven om de spanning aan te vullen, zodat de DC -busspanning op een relatief stabiel niveau blijft. ​
Stabiele DC -busspanning is cruciaal voor de normale werking van de omvormer. Het biedt een stabiele voedingstichting voor de daaropvolgende omvormerverbinding, zodat het omvormercircuit een stabiele AC -spanning kan uitvoeren, waardoor de motor soepel kan werken. Als de DC -busspanning onstabiel is, zal de AC -spanningsuitgang door de omvormer ook fluctueren, wat resulteert in een onstabiel motorkoppel, trillingen, verwarming en andere problemen, en kan de motor- en andere circuitcomponenten zelfs beschadigen. Daarom is de rol van AC -filtercondensatoren bij het gladmaken van de DC -busspanning een belangrijke link om de betrouwbare werking van de omvormer te waarborgen. ​
Specifieke toepassingsscenario's
Industriële motoraandrijvingssysteem
In verschillende motoraandrijvingsapparatuur in de fabriek wordt de omvormer gebruikt om de motorsnelheid aan te passen om aan verschillende productiebehoeften te voldoen. AC -filtercondensatoren kunnen harmonischen effectief filteren, motorverwarming en trillingen verminderen, de efficiëntie en stabiliteit van de motorische werking verbeteren en de levensduur van de motor verlengen. In de weefgetouwen van textielfabrieken en machinegereedschap in machinefabrieken zorgen AC -filtercondensatoren bijvoorbeeld voor de soepele werking van de motor en verbeteren de productkwaliteit en productie -efficiëntie. ​
Ventilator- en waterpompcontrolesysteem
Fans en waterpompen zijn veel voorkomende energieverbruikende apparatuur in het industriële veld. Energiebesparing kan worden bereikt door hun snelheid door omvormers aan te passen. AC -filtercondensatoren kunnen harmonischen onderdrukken en voorkomen dat harmonischen de motoren van ventilator- en waterpompmotoren beschadigen, terwijl de vermogensfactor wordt verbeterd en het netverliezen wordt verminderd. In de ventilatiesystemen van grote winkelcentra en kantoorgebouwen, evenals in industriële koelwatercirculatiesystemen, zorgen AC -filtercondensatoren voor een stabiele en efficiënte werking van fans en waterpompen, waardoor energiebesparing en consumptievermindering worden bereikt. ​
Liftaandrijfsysteem
De soepele werking van liften is cruciaal voor de veiligheid en het comfort van passagiers. De omvormer regelt de versnelling, vertraging en soepele werking van de liftmotor. De AC -filtercondensator filtert de harmonischen uit, vermindert de motorische koppelpulsatie, maakt de lift soepeler, begint en stopt soepeler en verbetert de passagiersritervaring. In het liftsysteem van hoogbouwgebouwen zijn AC-filtercondensatoren belangrijke componenten om de stabiele werking van liften te waarborgen. ​
Selectiepunten
Capaciteitswaarde matching
Bepaal de capaciteitswaarde op basis van het omvormervermogen, de werkfrequentie en de belastingskenmerken. Over het algemeen, hoe groter het vermogen en hoe vaker de belasting verandert, hoe groter de vereiste capaciteitswaarde. Als de capaciteitswaarde te klein is, is het filtereffect slecht; Als de capaciteitswaarde te groot is, kan dit overmatige startstroom veroorzaken, waardoor de kosten en het volume worden verhoogd. Er is bijvoorbeeld een significant verschil in de vereiste capaciteitswaarde voor lichtbelastingsapparatuur aangedreven door een kleine vermogensomvormer en zware loadapparatuur aangedreven door een grote vermogensomvormer.
Nominale spanningsaanpassing
De nominale spanning moet hoger zijn dan de maximale AC -spanningspiek die kan optreden wanneer de omvormer werkt, en een bepaalde veiligheidsmarge moet worden gereserveerd. Als de werkelijke werkspanning de nominale spanning overschrijdt, kan de condensator worden afgebroken en beschadigd. Voor gewone driefasige omvormers moet een AC-filtercondensator met een geschikte nominale spanning worden geselecteerd. ​
Frequentiekarakteristieken komen overeen
Verschillende gemetalliseerde polypropyleenfilm AC -filtercondensatoren hebben verschillende prestaties in verschillende frequentiebereiken. Het is noodzakelijk om producten te selecteren met aanpassing van de frequentiekenmerken volgens het belangrijkste frequentiebereik van harmonischen die door de omvormer worden gegenereerd om effectieve filtering over het gehele bedrijfsfrequentiebereik te garanderen. Sommige condensatoren hebben bijvoorbeeld goede filtereffecten in de lage frequentieband, terwijl anderen goed presteren in de hoge frequentieband. De selectie moet gebaseerd zijn op de werkelijke harmonische frequentieverdeling. ​
Temperatuurkenmerken Overweging
Wanneer de omvormer werkt, zal deze warmte genereren, wat de omgevingstemperatuur zal verhogen. Daarom is het noodzakelijk om AC -filtercondensatoren te selecteren met goede temperatuurkarakteristieken en stabiele werking in omgevingen met hoge temperatuur om ervoor te zorgen dat de prestaties van de condensator stabiel zijn onder verschillende temperatuuromstandigheden en de normale werking van de omvormer te handhaven.
