Basiskennis en toepassingen van filmcondensatoren

Filmcondensatoren zijn elektronische componenten die plastic films gebruiken als diëlektrica, veel gebruikt in verschillende circuits. Hun kernstructuur bestaat uit metaalelektroden (aluminium of zink) en plastic filmdiëlektrica (bijv. PET, O Pp), gefabriceerd door wikkelings- of stapelprocessen, en ingekapseld met epoxyhars of plastic kisten. Dit ontwerp verleent ze niet-polariteit, hoge spanningsweerstand en laag verlies, waardoor ze ideaal zijn voor hoogfrequente AC-circuits.

Functies en voordelen

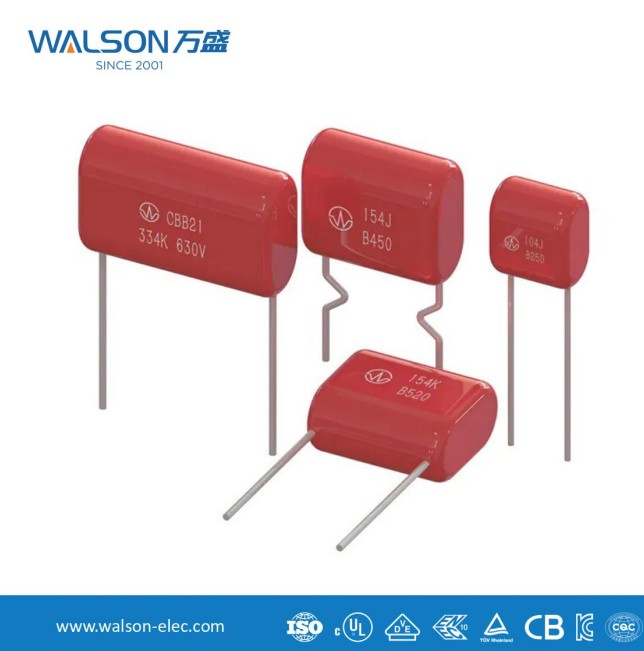

Filmcondensatoren vertonen opmerkelijke prestatievoordelen. Ten eerste bieden ze een uitstekende temperatuurstabiliteit, met minimale capaciteitsvariatie binnen -40 ° C tot 105 ° C, geschikt voor harde omgevingen. Ten tweede minimaliseert hun lage diëlektrische verlies (TANA <0,001) het energieverval. Bovendien verlengt de zelfherstellende eigenschap (herstel van isolatie na gelokaliseerde afbraak in gemetalliseerde films) de levensduur van de services. Polypropyleenfilmcondensatoren (CBB) zijn bijvoorbeeld bestand tegen hoge pulsstromen in omvormers, terwijl polyester filmcondensatoren (CL) vaak worden gebruikt bij filter- en koppelingscircuits.

Typische toepassingen

Industriële veld : Motor-gerunde condensatoren genereren een koppel via faseverschuiving om inductiemotoren van eenfase-inductiemotoren aan te sturen; Snubbercircuits in stroomelektronica gebruiken filmcondensatoren om spanningspieken te absorberen, waardoor IGBT -modules worden beschermd.

Hernieuwbare energie : DC-linkcondensatoren in PV-omvormers vereisen een hoge tolerantie van de rimpelstroom, waarbij gemetalliseerde polypropyleenfilmcondensatoren (MKP) de voorkeur hebben vanwege lage ESR. Elektrische voertuig aan boordladers (OBC) vertrouwen ook op hun hoge betrouwbaarheid.

Consumentenelektronica : In LED -stuurprogramma's onderdrukken filmcondensatoren elektromagnetische interferentie (EMI), waardoor de energie -efficiëntie wordt verbeterd.

Technologische trends

Met de opkomst van 5G en IoT stimuleren eisen voor hogere frequenties en miniaturisatie innovaties in filmcondensatortechnologie. Metallisatie op nanoschaal verbetert bijvoorbeeld de energiedichtheid, terwijl biologisch afbreekbare materialen overeenkomen met milieuvriendelijke doelen. Toekomstige applicaties zullen uitbreiden in slimme roosters en draadloze oplaadsystemen.
